用舊主機板的零件自製Apple AirPort Express base station的電源板（一）
文∕趙英傑
前一陣子在我們社區的資源回收桶裡面發現鄰居丟棄的主機板、顯示卡和一個Apple AirPort Express base station！AirPort Express是一個小巧的無線基地台，底部有一個USB印表機插座和3.5mm聲音輸出插孔，可以接收並輸出電腦上的iTunes音樂。
撿回家之後接上電源測試，這個AirPort Express果然沒有反應（正常情況下，機殼外側的綠色LED會發亮）。根據機器底部的條碼，這台應該是2004年出廠的第一代機種，因為散熱不良導致內部的電源供應器燒毀，令許多用戶怨聲載道，其中一個老外發起公開連署信要求蘋果正視這個瑕疵（其結果，就跟iBook G4筆電的生產瑕疵一樣，蘋果沒有正面回應）。
撬開沒有螺絲孔的無線基地台

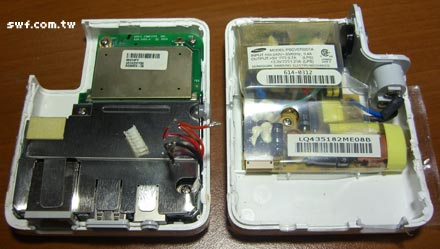

AirPort Express無線基地台的外觀就跟其他蘋果產品一樣，完全沒有螺絲孔。我以為只要撬開一邊之後，就能找到卡榫。先撬開一邊之後才發現，這個裝置的外殼是用接著劑整個黏死的！由此看來，蘋果大概沒有維修此設備的打算…故障了，就直接換個新的（呃…不知道他們把瑕疵品丟在哪裡？）左邊那一半是無線網路卡的主機板，右邊則是電源供應器。

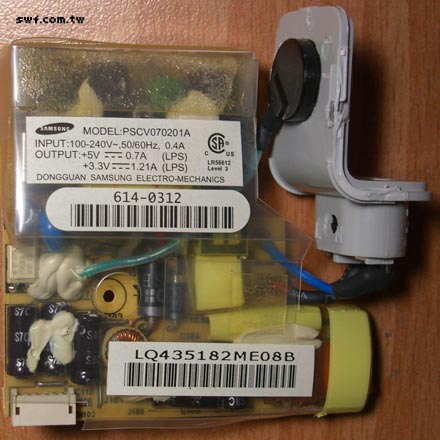

根據燒毀的電源板上面的標示，它能輸出5v (0.7A)和3.3v (1.21A)兩種電壓。

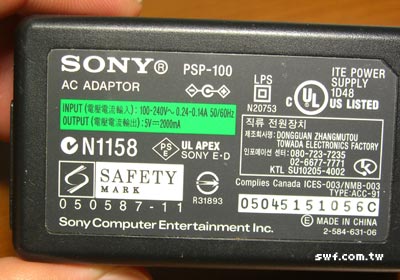

有個老外提到，有些人替換了這個電源板上的穩壓IC和保險絲，但徒勞無功。與其想辦法修理好原廠的電源板，倒不如直接更換一個新的。家裡的PSP遊戲機的電源供應器，其輸出電壓是5v 2A，足夠AirPort Express無線基地台使用，只要再製作一個5v轉3.3v的電路板就好了：
用舊主機板的電源轉換IC自製3.3v電源板

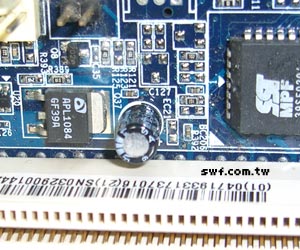

我在撿到的技嘉主機板上找到一個電源調節元件（regulator），型號是APL1084：
APL1084有兩種用途：
- 將 7v以內的直流電壓轉換成1.25v到5.25v之間的電壓。
- 把 5v直流電壓轉換成固定的 3.3v。
而且此電源轉換IC最大可輸出5安培的電流，符合AirPort Express無線基地台的需求。下圖是APL1084技術文件上提供的 5v 轉 3.3v 的電路圖：

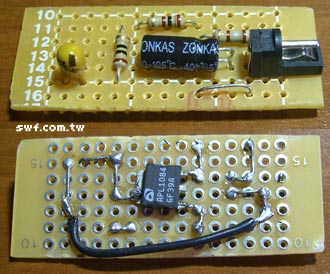

其中，R1通常使用100~120歐姆的電阻，我用110歐姆；R2我用100和80歐姆串接在一起。底下是用主機板上的APL1084零件焊接而成的 3.3v電源板的正反面：

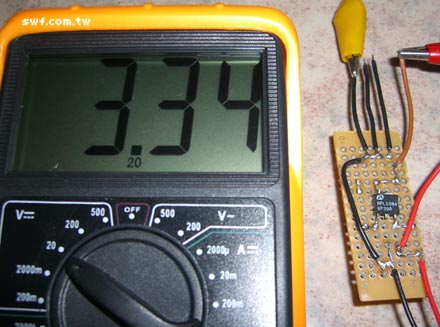

我原本將DC電源插座（用來接PSP的電源）焊接在PCB板上，後來為了保持此基地台美觀的外型而重新焊接。接上PSP的電源供應器後，使用萬用電錶測量，此電路板的電壓輸出為 3.34v。

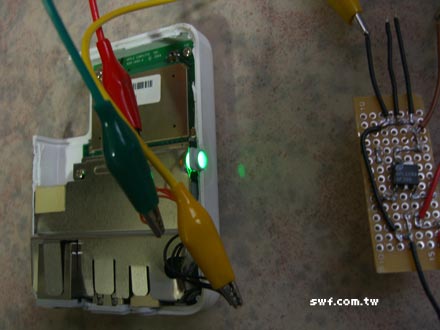

再接上AirPort Express的無線基地台主機板，綠燈亮了！

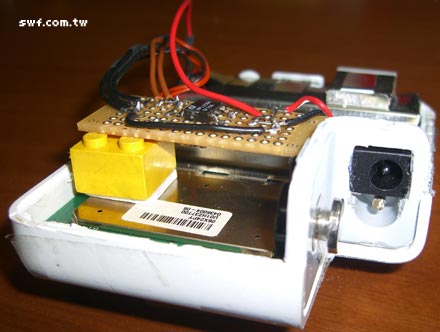

最後，在原本的電源線插座上鋸開一個方孔，黏上 DC電源插座，再用一塊樂高積木隔離3.3v電源板：

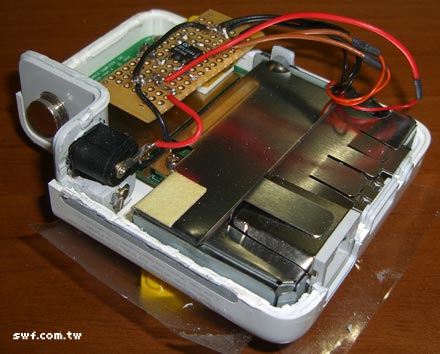

這是另一面：

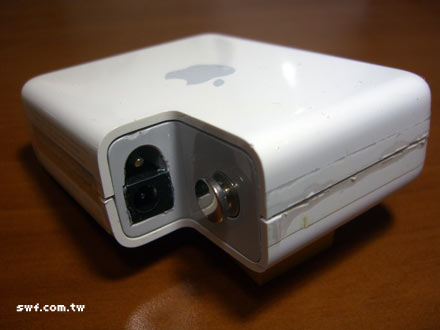

最後，使用透明的博士膜將外殼黏合在一起就好了。
