本文使用的樹莓派15.6吋顯示器，由台灣樹莓派Sosorry先生贊助提供，特此感謝！
提到樹莓派顯示器，很自然會聯想到DIY模組，就是那種沒有外殼，直插在GPIO，連接HDMI或DSI介面的小尺寸觸控螢幕。本文介紹的是15.6吋的樹莓派官方顯示器產品，它是一個成品，主要特色是帶有樹莓派的標誌性配色、使用USB Type-C供電，耗電量低、重量輕。
樹莓派15.6吋顯示器的規格簡介
搭配樹莓派鍵盤式電腦，如：Raspberry Pi 400和Raspberry Pi 500，就是一個完整的聯名組合；下圖取自Tom’s Hardware Guide。
底下是樹莓派顯示器的基本規格：
- 15.6吋1080p / 60Hz IPS面板，帶防眩光塗層。
- 標準HDMI影音輸入介面（1.4版相容）
- 內建兩個1.2W揚聲器，支援44.1kHz, 48kHz和96kHz取樣率。
- 3.5mm立體聲輸出耳機孔
- 附帶可調式支架以及相容於VESA 10cm × 10cm安裝的螺絲孔
- 背面有音量和亮度調節鍵
- USB-C介面電源輸入孔

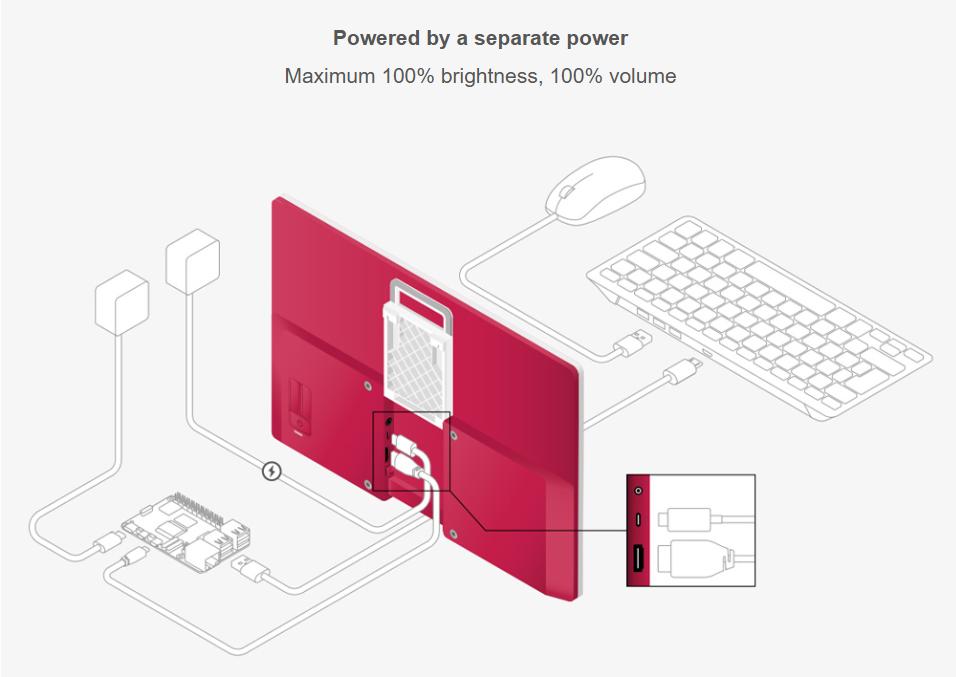

樹莓派顯示器可直接用USB-C電源供應器（5V/1.5A）供電，下圖是樹莓派官方的接線說明，樹莓派電腦和顯示器各自用USB-C電源供電；因為這是個標準的HDMI顯示器，所以並不限於連接樹莓派。

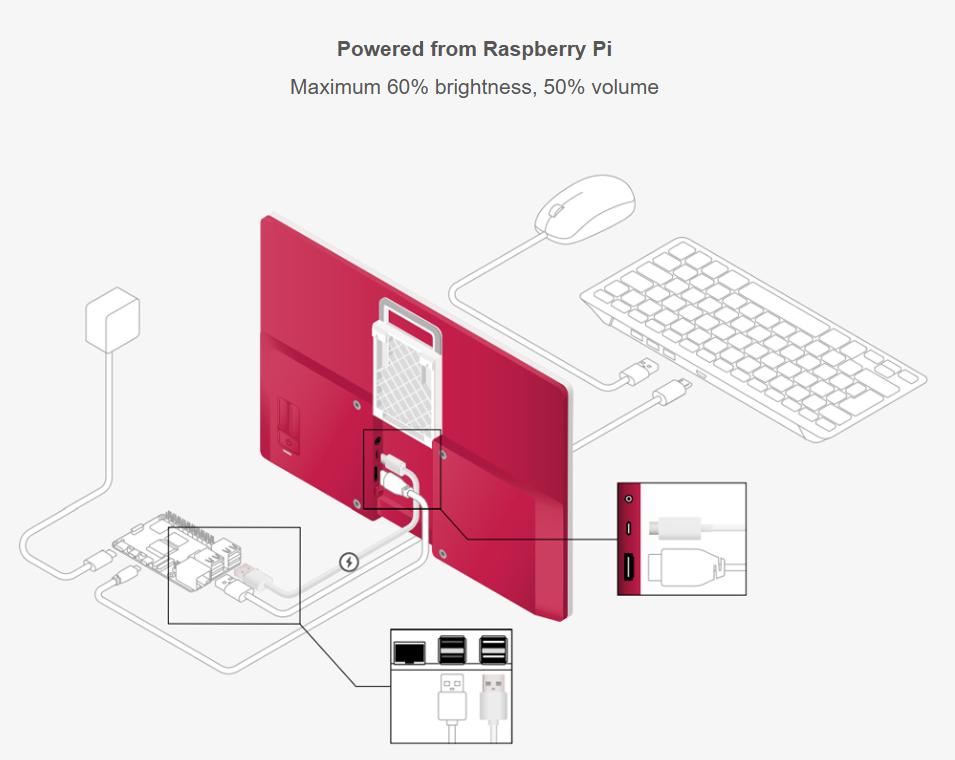

此顯示器也能從樹莓派（或其他裝置的USB埠）取電，如此只要電腦設備本身接電源，但顯示器的最高亮度僅能達到獨立外接電源時的60%，音量最大為50%。
LCD螢幕驅動板
我覺得樹莓派螢幕缺乏一個重要的屬性：DIY（自己動手連接USB和HDMI線，不算DIY）。
換個比較潮流的講法：Maker（創客）屬性，例如，預留放置樹莓派5主板的位置，或者插上樹莓派主板，不用額外連接HDMI和USB就能驅動，又或者，提供「積木式」組合模組，可以加裝Webcam攝影機、觸控面板…等。

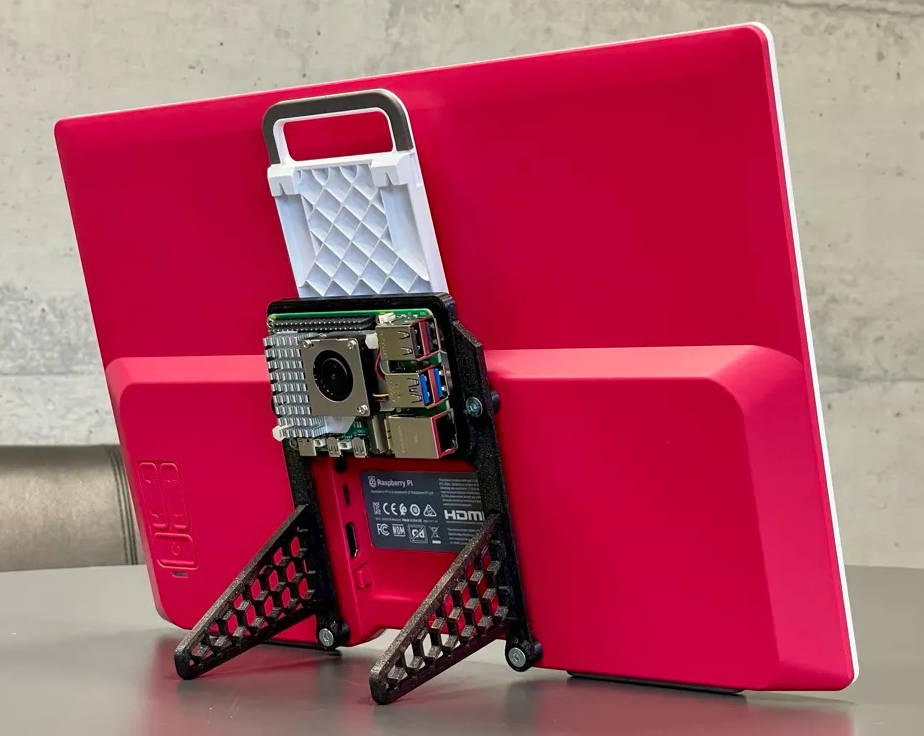

缺少跟樹莓派微電腦深度綁定的特色，我覺得有點可惜，但這並不影響你用3D列印樹莓派的外掛支架，像這個“Rakoon Design”設計的樹莓派顯示器支架。
但平心而論，這個設計就是把樹莓派5安裝在VESA支架，所以其他具有VESA螺絲孔的顯示器也能用。
我想要一個可直接透過Type-C驅動，不用連接HDMI的顯示器。智慧型手機和平板，普遍都具備Type-C外接螢幕的功能，任天堂Switch遊戲機也是透過Type-C轉接電視。
以前嘗試過用三星Note 2手機連接摩托羅拉的Lapdock（自製三星的Smart Dock：連接Note II手機與Motorola Atrix Lapdock），但是Lapdock的螢幕不符合三星Dex最低1080p解析度的要求。
構成LCD顯示器的兩個主要元件是：LCD面板和螢幕驅動板。如果要把這個樹莓派螢幕改裝成可透過HDMI，也能從Type-C輸入影音訊號（也稱為「Type-C一線通」）的款式，最直接的方式就替換螢幕驅動板。
市面上有多種LCD螢幕驅動板可選，也有具備電容式觸控介面的款式。然而，不同模組的尺寸不一樣，無法在不改動樹莓派顯示器外殼的情況下直接替換驅動板。
我要保留樹莓派原有的LCD驅動板，把下圖這個Type-C轉HDMI的介面，盡可能簡潔地連接樹莓派螢幕，讓它具備Type-C直驅功能，同時也能供電給連接設備。
這個Type-C轉HDMI介面，我本來改裝連接任天堂Switch和Lapdock，效果不錯（任天堂Switch + Linux + Motorola Lapdock = 生產力滿載）。
拆解樹莓派螢幕
假設我要連接手機，電源接在樹莓派顯示器，並且供電給手機，則必須從LCD驅動板連接出電源線。因為樹莓派螢幕驅動板的Type-C只能輸入電源，無法輸出電源，也不能輸出視訊。所以，要先拆開顯示器、取出LCD驅動板。
樹莓派螢幕的外殼沒有用螺絲，而是透過卡榫緊密相連，因此要用金屬拆機翹棒將它撬開。詳細的拆機步驟和照片，可參閱Gigazine的“Crab chip from inside the Raspberry Pi monitor”。

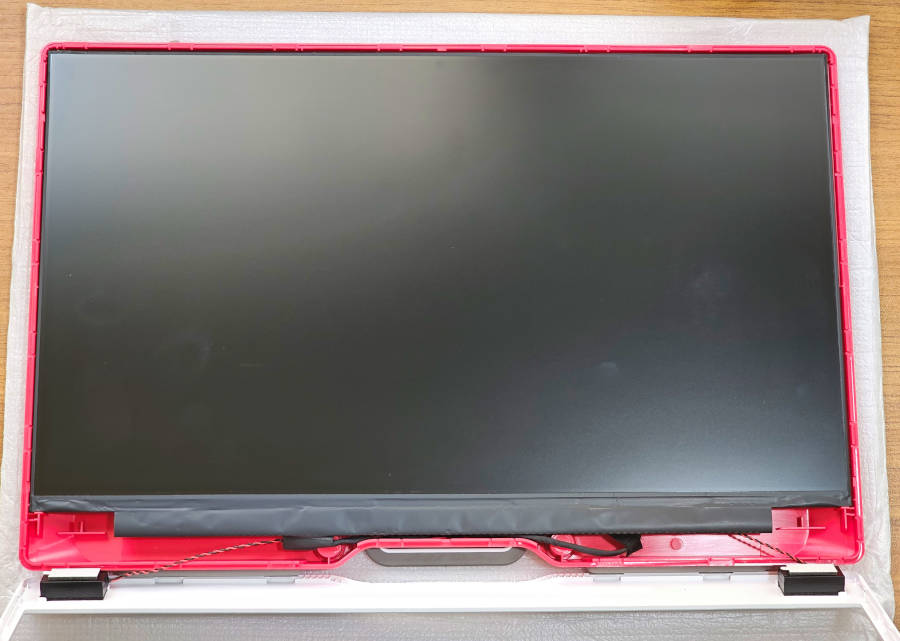

撬開前方的外殼，即可看到LCD面板。

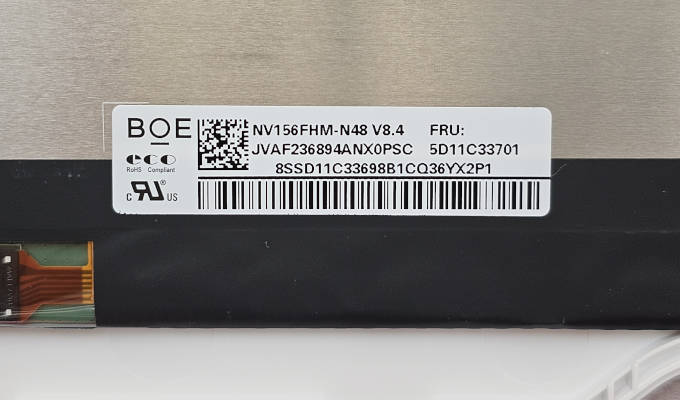

LCD面板背後兩處用雙面膠緊緊黏在一片金屬板，要用金屬翹板小心破壞雙面膠，才能順利取下。此15.6吋IPS LCD面板採用京東方（BOE）的NV156FHM-N48，採用eDP（2通道）30針介面。

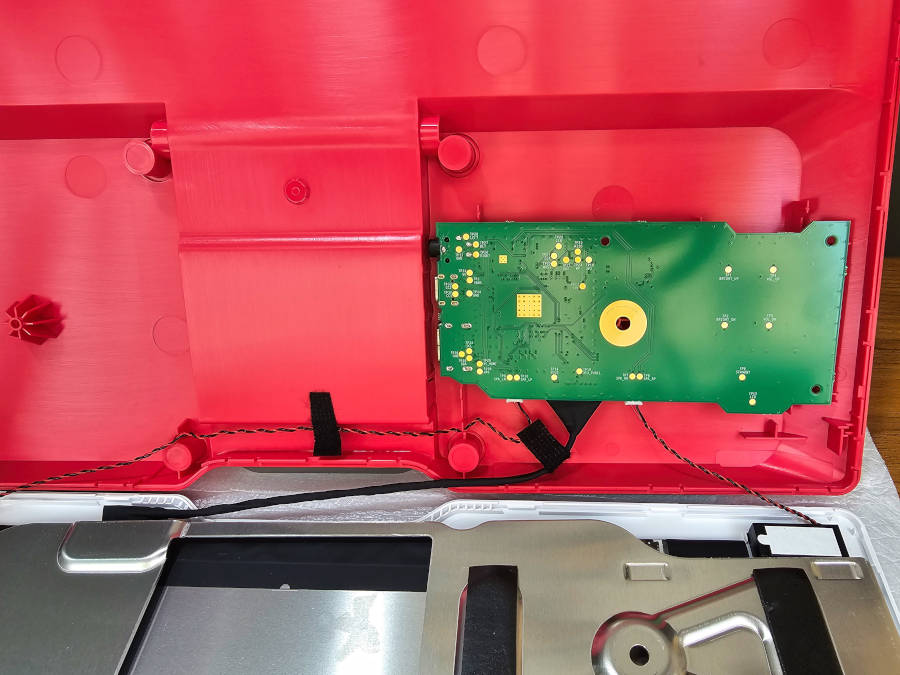

取下LCD面板，再扭開兩個螺絲釘，拆下金屬板，就能看到背後的LCD驅動板。

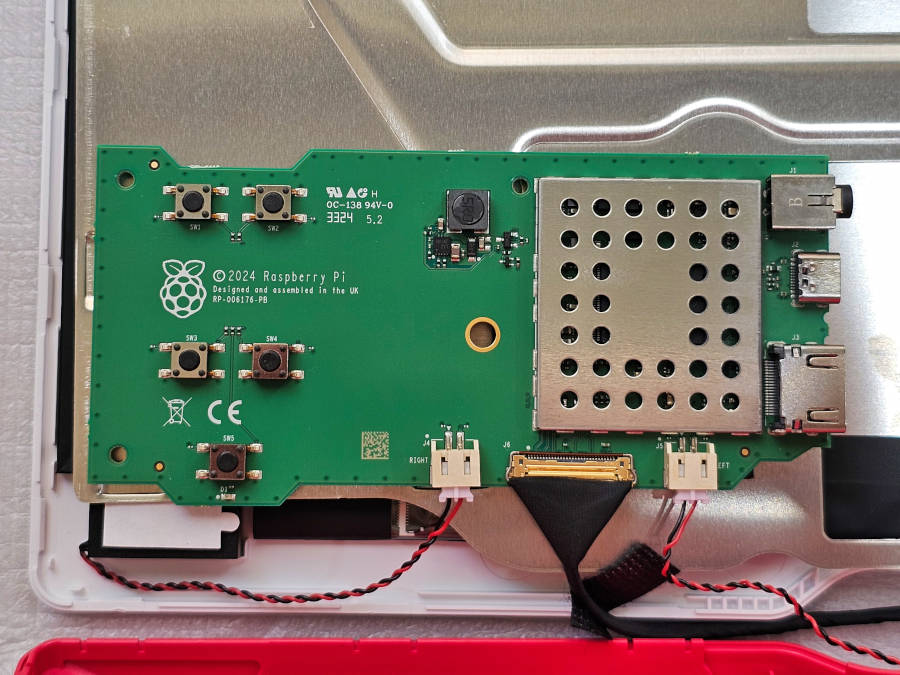

LCD驅動板的正面：

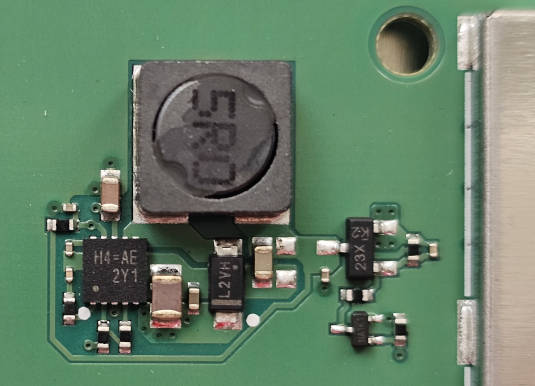

驅動板中間上面是德州儀器（TI）TPS79333型號的3.3V穩壓IC，用於供電給LCD面板。

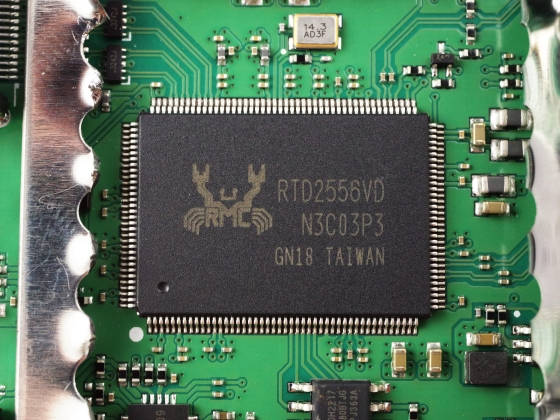

LCD驅動IC以及音頻驅動IC，都位於金屬屏蔽罩裡面，Gigazine的拆機報導有剪開這個金屬屏蔽，看到LCD驅動IC是瑞昱電子（Realtek）的RTD2556VD，音頻驅動IC是茂達電子（ANPEC）的APA2609。
簡單改造樹莓派螢幕

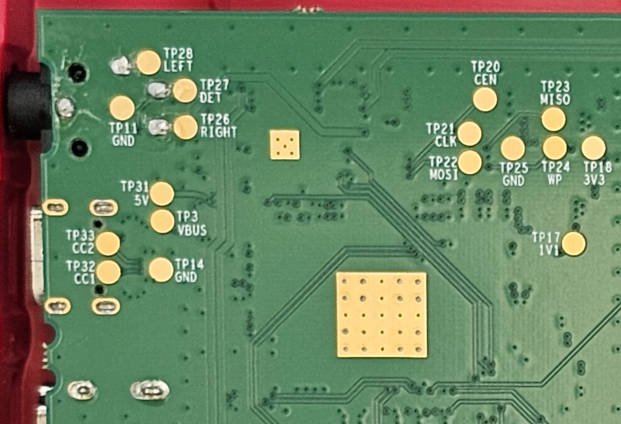

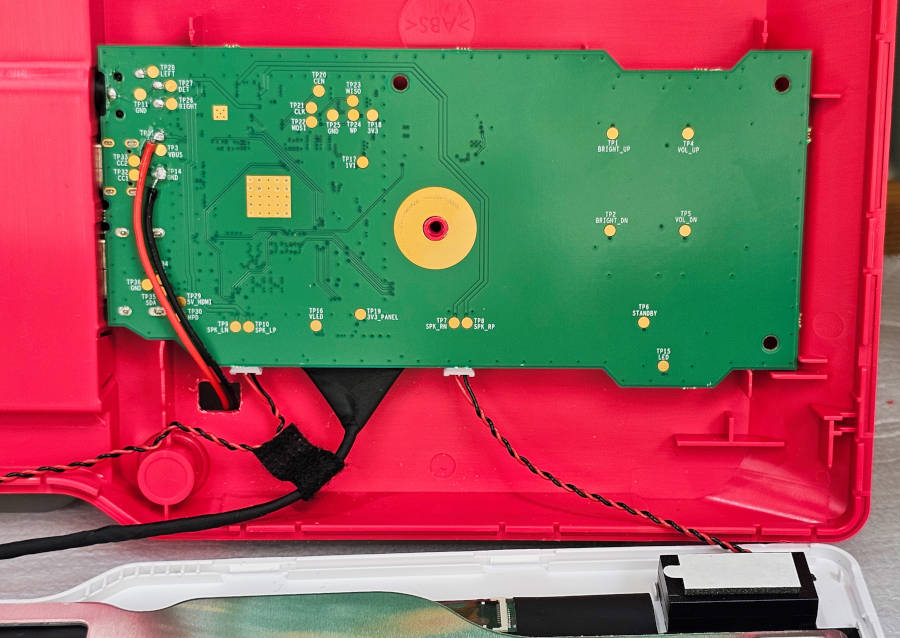

樹莓派LCD驅動板的背面有露出些許銅箔，並且有標示名稱，在Type-C母座背後可看見5V和GND標示的接點。

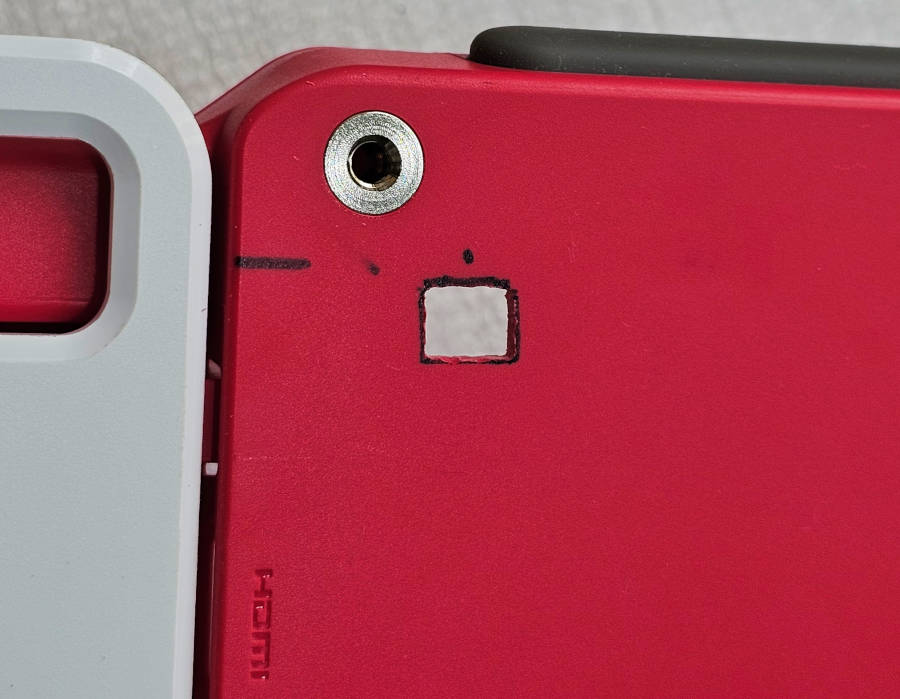

我在這兩個接點焊接一條電源線。電源線必須穿過外殼，因此我在背殼底部切割一個方孔。
把接線完成的LCD驅動板放回原處（銲接點有塗抹透明矽膠以避免短路）。
接著修改Type-C轉HDMI介面，把原本連接Switch和Lapdock底座的Micro USB線剪掉，只銲接一個電源插座：

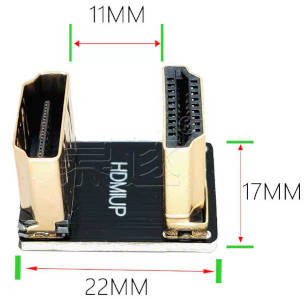

它的HDMI輸出，用底下這種U型轉接頭，連接樹莓派顯示器的HDMI輸入：
用三星S23 Ultra手機測試，可以顯示Dex桌面，但是手機無法進入充電狀態。主因是我把電源接在樹莓派顯示器，從樹莓派LCD驅動板取電給上面的Type-C轉HDMI板。
應該要反過來：電源接在Type-C轉HDMI板，從它供電5V給樹莓派顯示器。
但是，當Type-C轉HDMI板接PD快充，再接手機時，從Type-C端取得的電壓可能高達9V（或更高，視手機和快充頭的版本而定），直接供電給樹莓派LCD驅動板，可能會損壞。
我測量這個板子USB 3.0母座附近的3個電容、電阻接腳，其中一端就是輸出到USB的5V，因此把電源接線改成：
接上Type-C快充、連接樹莓派顯示器的模樣如下，不僅手機的Dex桌面可正常顯示，也能快速充電。
功虧一簣
改造測試成功，只剩下組裝外殼。這理當是簡單的操作，但我犯了低級錯誤，組裝時沒有留意到面板的排線和一邊的喇叭線卡在LCD面板和外殼中間，我在壓回外殼時，有覺得比較緊，但沒有多想，就大力按下去…

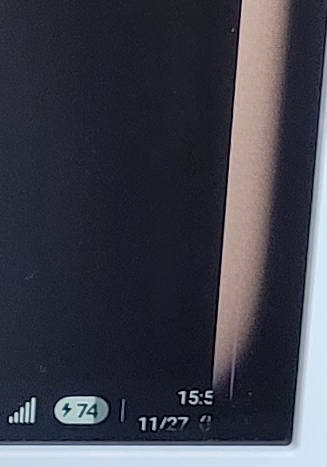

哎呀呀…LCD面板的一角被壓壞了，因此右側出現一塊白色長條。
想到我之前幫兒子用快乾膠和小蘇打粉修理筆電螢幕外殼爆裂、轉軸斷裂，那台Acer筆電的LCD面板也是1080p（應該也是60Hz），製造商同樣是京東方，改天拆下來替換看看…若不相容，只好去淘一片新的回來。
