上一篇貼文提到，K1列印機預留的Webcam攝影機USB介面是1.25mm間距的公頭。為了方便連接Webcam模組，我買了1.25mm間距的5針母座，撐開它的接腳、加大間距，再將它焊接在2.54mm的雙面PCB洞洞板。

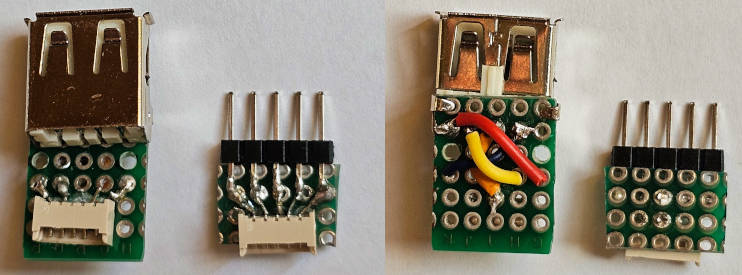

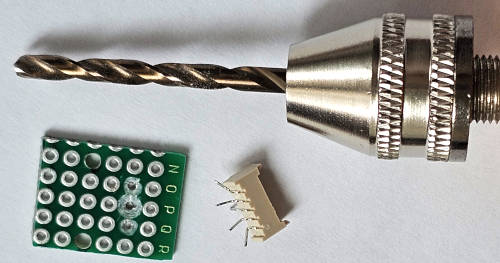

為了避免插座中間的3個接腳短路，我用3mm的鑽頭，徒手挖掉洞洞板表面的3個銅箔。銲接成品如下，我製作了兩個版本，一個銲接了標準的USB 2.0母座，另一個銲接5針、2.54mm間距的排針。
把PCB板接到K1 SE 3D列印機，再連接一個USB隨身碟測試，列印機可辨識並讀取隨身碟的內容；連接Xbox 360攝影機也沒問題。
但是Xbox 360攝影機的尺寸太大了。

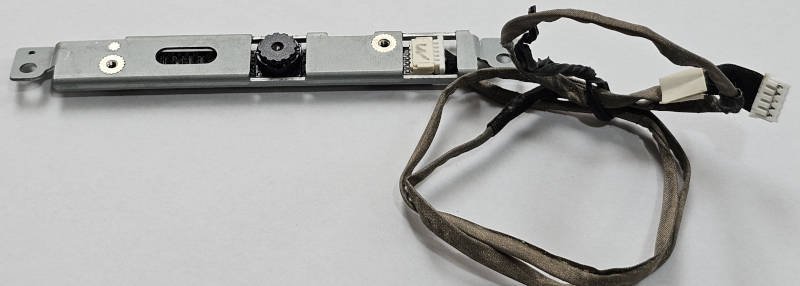

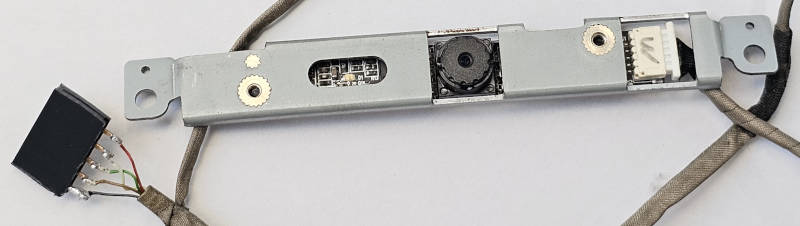

這是從HP DV2141筆電拆下來的webcam攝影機模組，130萬畫素（解析度：1280 × 1024），它的插頭也是5針、1.25mm間距。

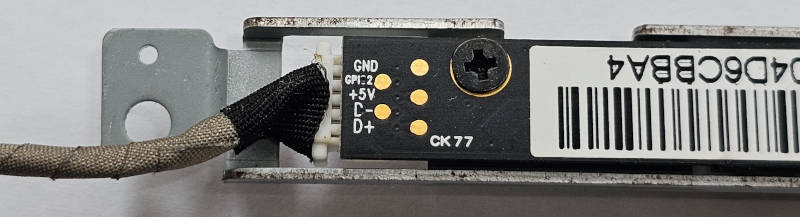

從webcam的PCB板的接線標示可看出，它是USB介面，多出的GPIO 2腳直接與GND相連即可。
剪掉原有的1.25mm公頭，改焊上5針2.54mm母排，連接K1 SE 3D列印機測試，可用，但是這個模組的體積還是太大了。

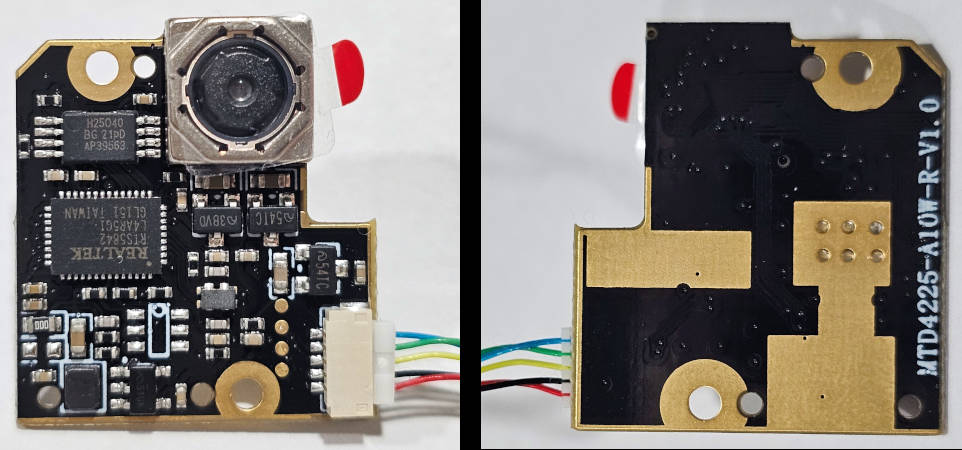

之前買了一個500萬畫素的USB攝影機模組（解析度：2592 × 1944、Bitrate：61.32 MB/s），採用瑞昱半導體（Realtek）的控制晶片：
這個webcam模組同樣有5個接點，模組賣家給的接線沒有按照USB規範標色，圖片中的紅色接線其實是接地、最上方的藍線則是接5V。

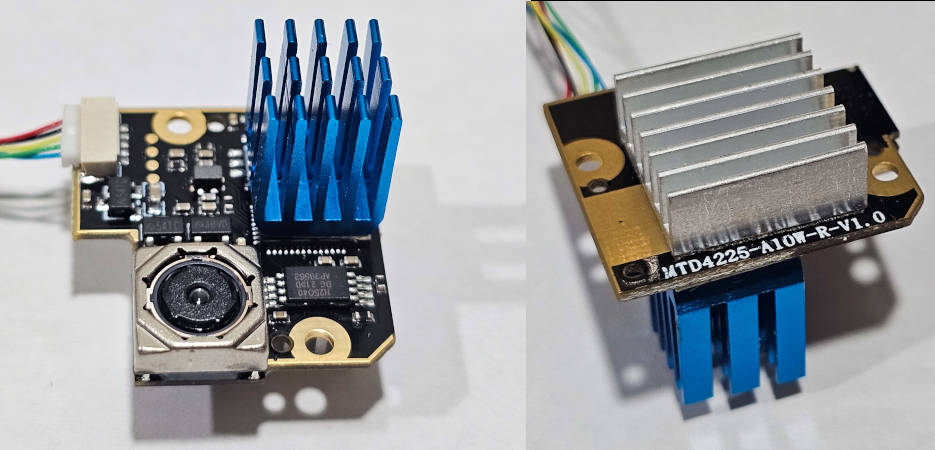

這個模組運作三分鐘後，PCB板表面溫度達51.8度。所以我在控制IC表面，以及PCB背面各黏貼一個散熱片。

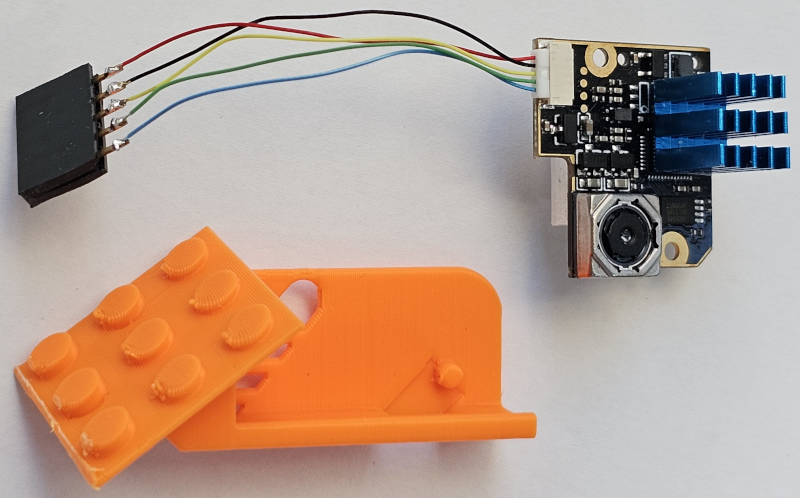

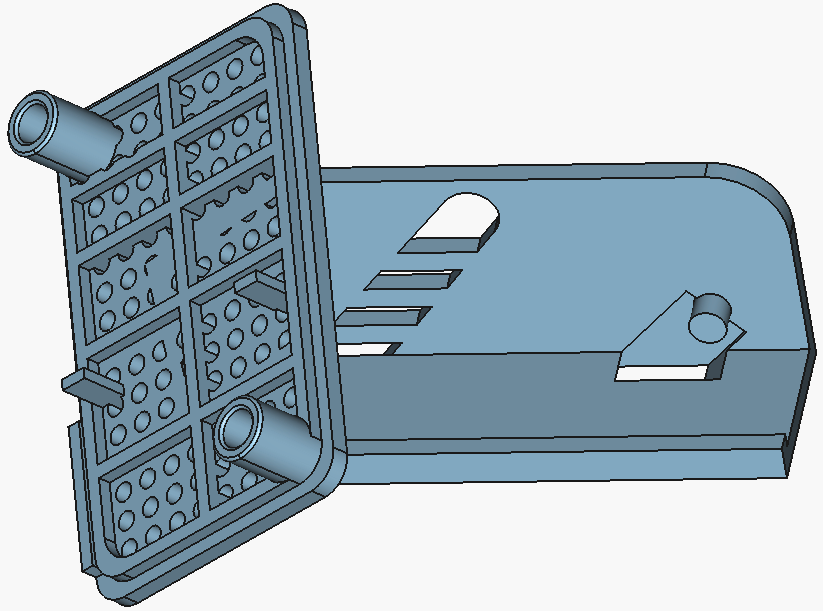

為了把這個攝影機模組固定在3D列印機，我在創想雲看到這個“Way Better Angle Camera Mount for Creality K1 K1C K1Se K1Max（超棒的相機支架）”模型：

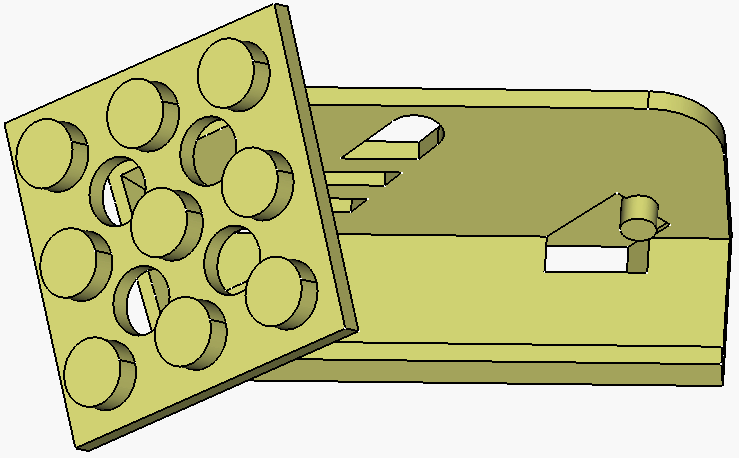

由於尚不確定攝影機模組的確切安裝角度和位置，因此我把這個模型的連接面改成樂高積木的樣式，實際列印之前，我取消表面的圓形挖孔，也把厚度變薄一些（1mm）。
這個支架要安裝在3D列印機內部，最好採用ABS、尼龍等耐熱材質打印，我先用高速PLA，一般來說，PLA材料約在攝氏60度左右會開始變形。等這個「原型」確認可行，日後再改用其他材料列印。

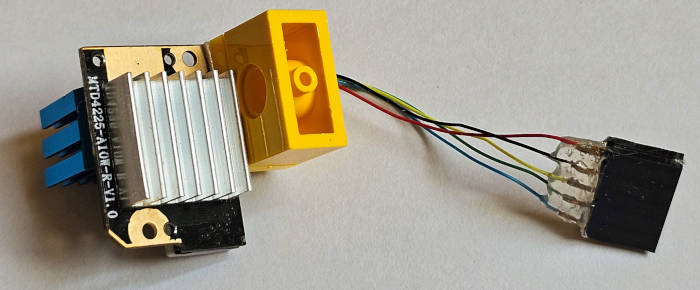

攝影機連接PCB板的積木，緊貼散熱片，因此直接用強力雙面膠黏貼現有的樂高積木。排線的焊接點，我用熱溶膠包覆，避免插拔時脫落。
PCB板同樣先使用強力雙面膠固定在鏡頭支架，組裝完成的正反面外觀如下，樂高積木的連接強度夠，用力甩也不會掉。

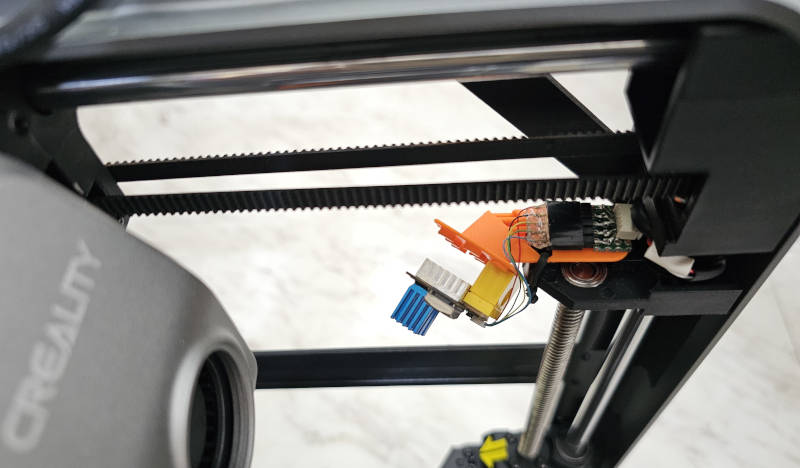

安裝在K1 SE 3D列印機的樣子。這個支架應該要用螺絲固定，但我手邊沒有合適尺寸的螺絲，所以先用束線穿過螺絲孔綑綁。

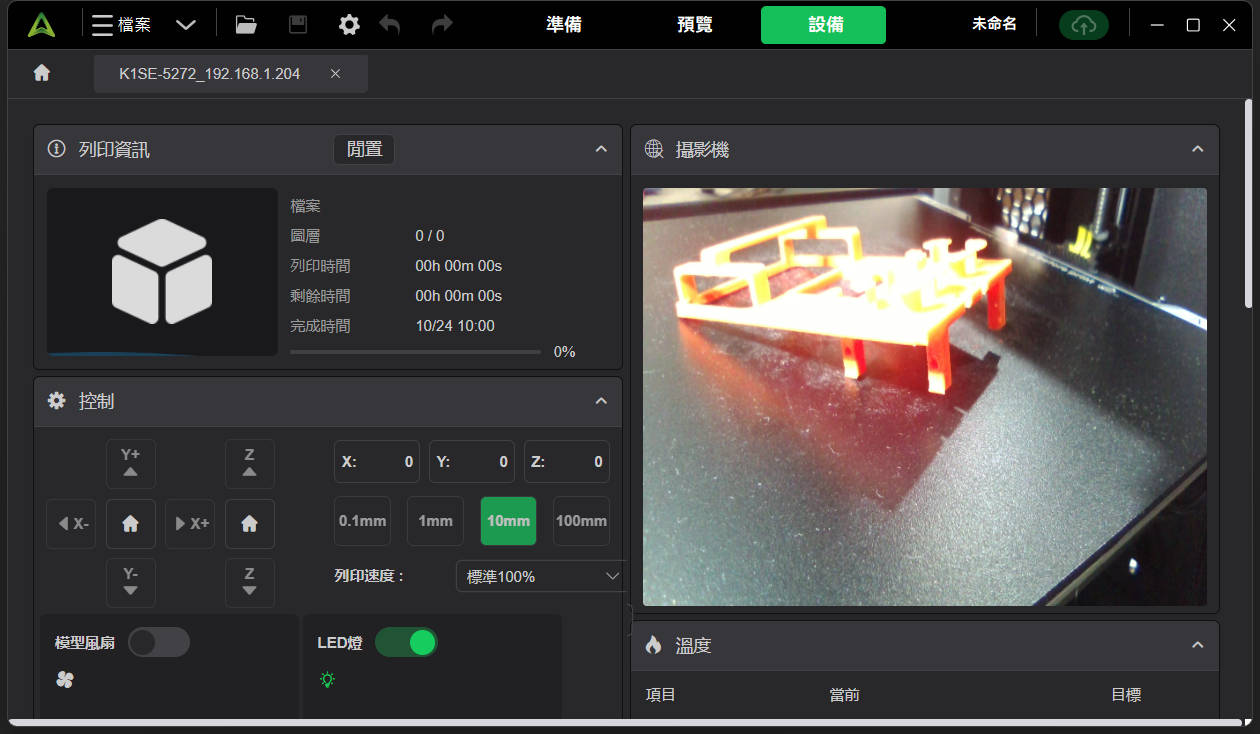

實際從列印軟體觀看即時串流畫面，角度太低，沒看到噴嘴：

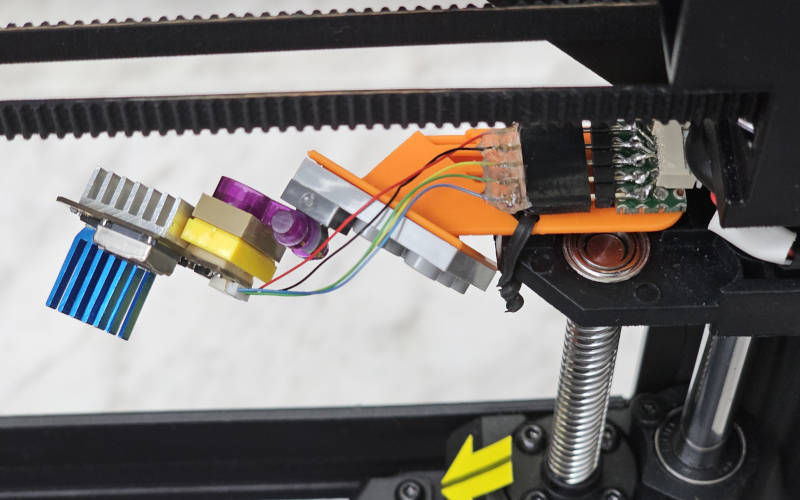

重新拼裝樂高支架，往上、往左延伸一點：

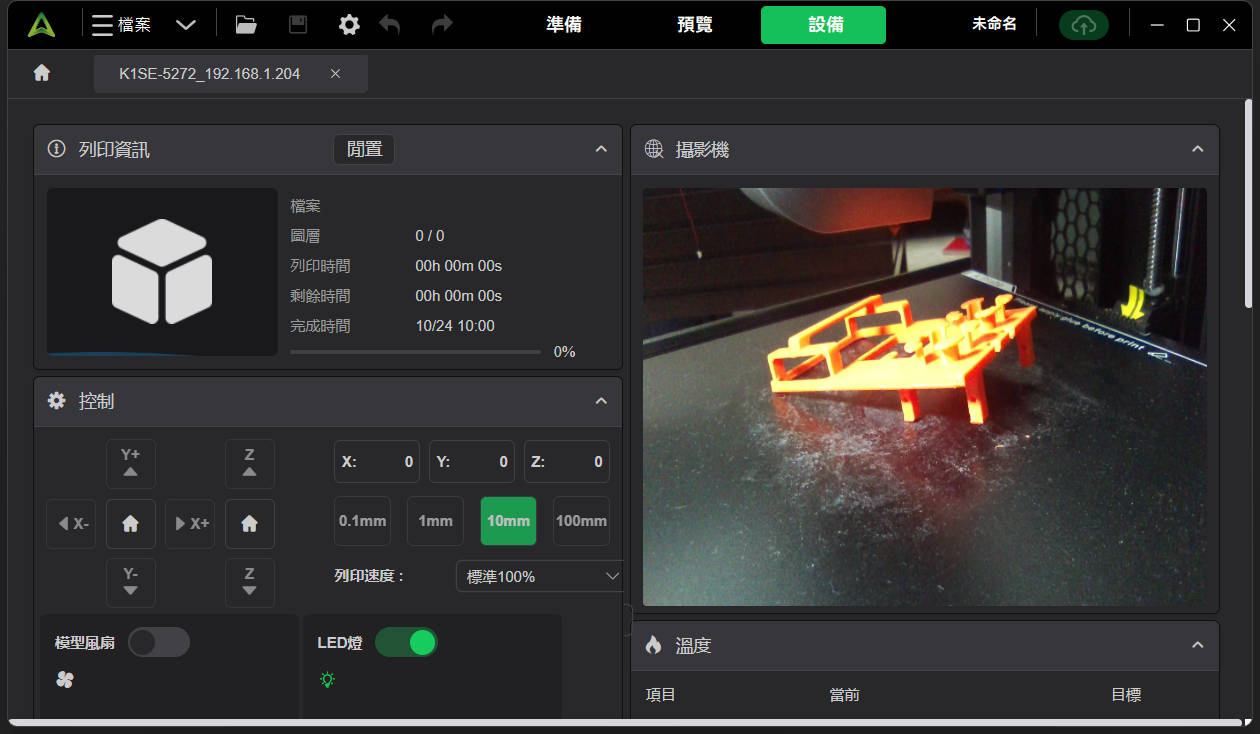

這個角度有拍攝到噴嘴頭，可往後退一格凸粒，但基本可用了：
