《超圖解ESP32深度實作》第2章介紹了偵測磁場變化的霍爾感測器及其用途，並展示ESP32內建的霍爾感測器的操作範例，《超圖解ESP32深度實作》範例檔更新說明這篇貼文提到，新版開發工具已不支援讀取霍爾感測值的hallRread()函式。
因此，《超圖解ESP32應用實作》第5章說明如何使用霍爾感測器檢測馬達轉速與移動距離。

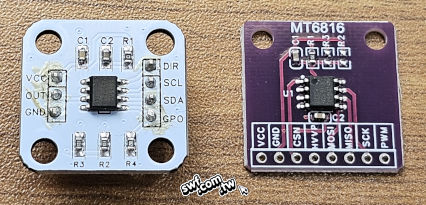

本文將使用另一種「磁編碼器」來實驗霍爾感測器應用。市面上有多種不同型號的非接觸式磁性旋轉位置感測器，例如，AS5040, AS5600, MT6701, MT6816, MT6826S, … 等。下圖左是AS5600（I2C介面），右邊是MT6816（SPI介面）。
這兩個模組都能檢測位於IC上方的磁石的絕對旋轉角度，而透過連續偵測旋轉角度，程式也能計算出磁石的每分鐘旋轉數（RPM）。MT6816模組的價格大約比AS5600貴一倍，若要偵測馬達的轉速，MT6816比較合適，其轉速偵測上限約25000RPM；在普通I2C通訊速率（100KHz）下，AS5600轉速偵測上限約3000 ~4000 RPM。
AS5600可取代傳統（機械式）的角度偵測器，例如，可變電阻和旋轉編碼器，用於偵測旋鈕以及機械手臂的轉動角度，其主要特點：
- 具備數位與類比資料輸出介面：I2C, PWM與類比。
- 12位元解析度，也就是0~360度分別對應到0~4095數值，或者，在類比輸出腳，每旋轉增加1度，類比輸出電壓上升VDD/4096 V。

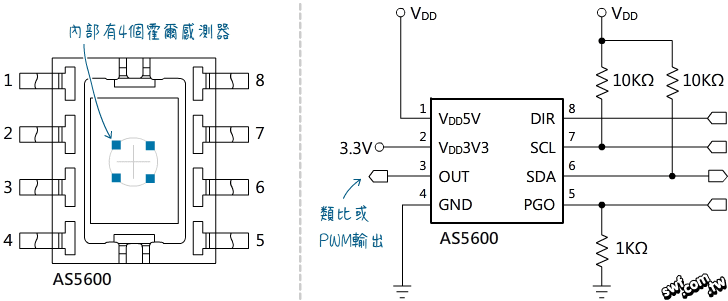

AS5600 IC正面中心，內部有4個霍爾感測器，如下圖左所示；下圖右是AS5600模組的主要電路，可用5V或3.3V供電，I2C接腳各連接一個10KΩ上拉電阻。
底下列舉AS5600的主要接腳定義，詳細說明請參閱AS5600原廠資料手冊。
- SDA：I2C資料，I2C的位址是0x36。
- SCL：I2C時脈
- OUT：PWM或類比訊號輸出，類比訊號電壓介於0~VDD，與偵測角度值成正比。
- DIR：旋轉方向（direction），預設（IC內部接地）為磁石往順時針方向旋轉時，輸出值增大；DIR腳接VDD（高電位），則是逆時針旋轉，輸出值增大。

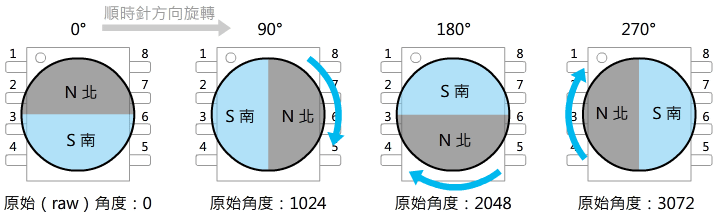

下圖顯示磁石轉動角度和AS5600的輸出值變化。
- GPO：程式設置模式（program option）。若程式不需要偵測完整的0~360角度範圍，可透過程式設定實際使用的範圍來提升輸出解析度，設置範圍介於18~360度。此模組的GPO腳接地，代表透過OUT接腳設定偵測的角度範圍。
磁石的類型與擺設方式

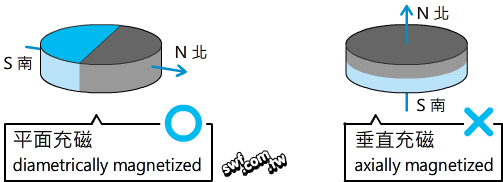

筆者購買的AS5600和MT6816模組都有附帶直徑4mm的小磁石，按照磁化（充磁）方向，磁石可分成平面和垂直兩種，「磁編碼器」採用的是「平面充磁」類型。
AS5600原廠技術文件有提到，磁石與IC的典型距離為0.5~3mm。
3D列印不需要螺絲即可組裝的磁編碼器旋鈕

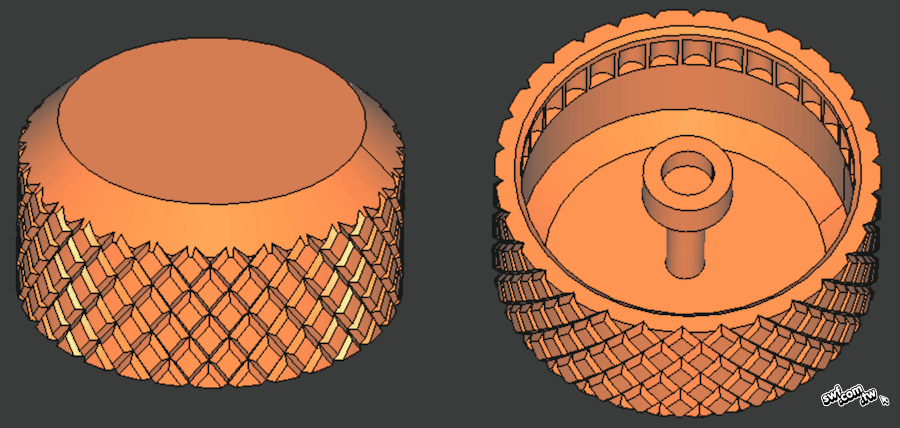

我用3D製圖軟體繪製了一個旋鈕，正反面外觀如下，其內部軸心底下做了一個可塞入磁鐵的凹槽。為了讓這個旋鈕跟放置磁感測器模組的底部相連，不要用螺絲或黏膠，我在旋鈕的內部刻劃了30個半圓形的凹槽。

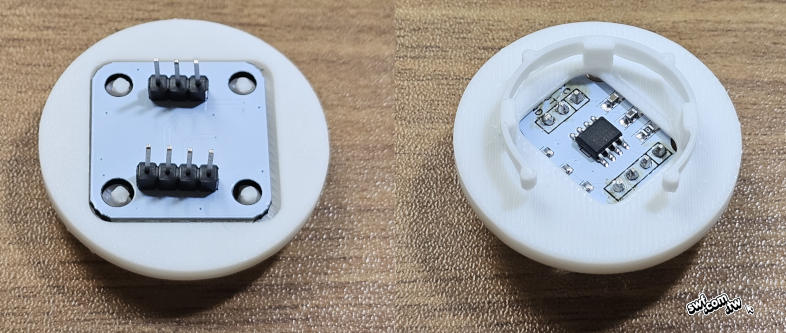

這是旋鈕底座的模樣，中間的方形開孔，是為了露出磁感測器模組的IC（以及突出PCB板的焊接排針），左下圖的環狀結構外圍有4個小凸點，用於嵌入旋鈕內側的凹槽，環狀的缺口是為了讓它保有彈性，方便塞入或取出旋鈕。

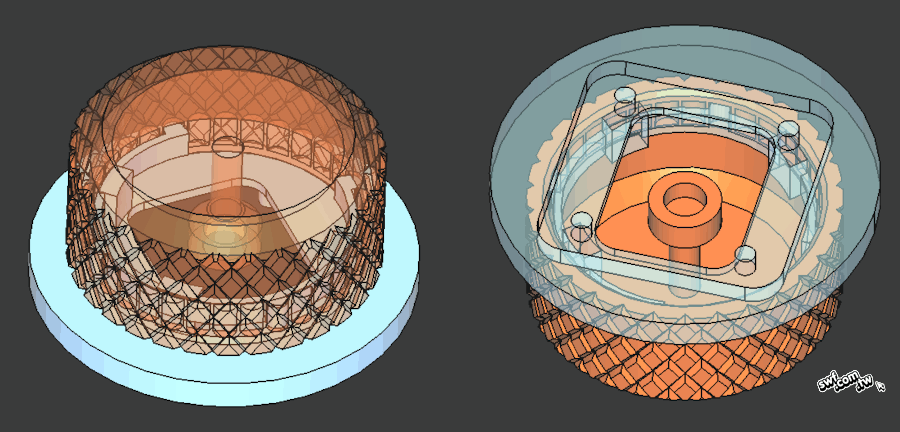

旋鈕和底座組合起來的樣子：

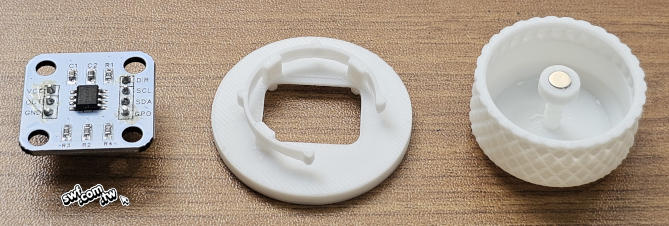

用3D列印機列印的成品外觀，磁石已經塞入旋鈕軸心。實際操作組合好的旋鈕時，轉動到某些點會感覺到不滑順，畢竟這個旋鈕的尺寸不大，直徑30mm，普通0.4mm噴嘴的FDM型3D列印機，無法精密打印出其內部30個細小、平滑的凹槽。此外，底部環型上面有4個凸點，若減少成兩個，應該能讓轉動變得滑順。
建立3D模型時，需要先測量感測器模組的尺寸。這個電路板的兩邊並不等長，約差0.5mm，四個圓孔對應電路板中心點的距離也不一樣。「PID循跡自走車PCB電路板說明」貼文有提到，即便是相同尺寸的OLED顯示器，以及循跡紅外線感測器模組，它們的連接孔位不見得一樣。
仔細觀察你手邊的電子模組的PCB板，你會發現有些板子周圍會留下一點切除的毛邊，甚至不平整的切痕，所以這個底座當中，嵌入PCB板的凹槽，我刻意預留多一點空間。

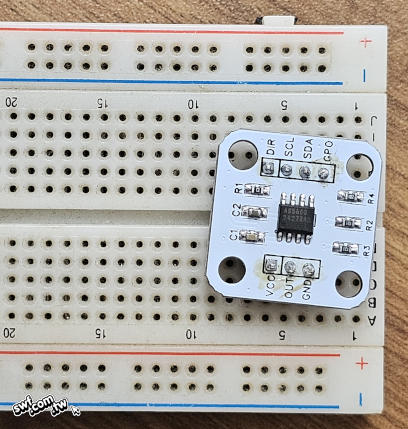

實際在此模組焊接排針，並插入麵包板，可看到這個PCB板的排針焊接孔跟兩側沒有平行，所以整體是歪斜的。當然，這不影響使用。
我已經把.stl和.step格式的旋鈕和底座的3D模型檔上傳到創想雲的這個網址，任何人都能下載、自由修改。
AS5600磁感測器的麵包板接線
若採用I2C介面連接控制板，只需要接4條線。Arduino UNO R3或R4開發板的I2C有固定的腳位，跟其他I2C模組的接法一樣。像ESP32-S3這種，沒有固定的I2C腳位，則由開發板的編譯環境決定，以《超圖解ESP32應用實作》第11章採用的樂鑫ESP32-S3-DevKit開發板為例，SDA和SCL腳分別設定在腳8和9，因此接線如下：
當然，我們也可以把SDA和SCL接在其他腳位，下一篇貼文再一併說明。
