AS5600磁編碼器電路與3D列印測試旋鈕（三）

cubie

本文將說明AS5600磁編碼器模組的電源電路、電源模式、看門狗（Watchdog）、遲滯（hysteresis）和濾波器（filter）設定。這些資訊都參考AS5600原廠技術文件，以及Adafruit的AS5600程式庫原始碼。
文末也將說明在AS5600程式庫，指定ESP32微控器的I2C腳位的程式寫法。

AS5600模組的電源電路

AS5600晶片內部有電源穩壓電路（LDO），可將5V電源降轉成3.3V，但此穩壓器僅用於AS5600本身，無法為其他IC供電。接5V電源時，要採用下圖左的接法；採3.3V供電時，VDD5V 和 VDD3V3 接腳必須相連，如下圖右，其中的10µF電容是選擇性的。

AS5600的電源電路

AS5600模組採用上圖右的電路（VDD3V3腳有接10µF電容），所以電源要接3.3V。

電源模式與看門狗（watchdog）

AS5600晶片提供四種電力設置模式：

  • NOM：普通模式（此為預設），晶片始終處於運作狀態，耗電6.5 mA。
  • LPM1：低功耗模式1，每隔5ms感測一次，耗電3.4 mA。
  • LPM2：低功耗模式2，每隔20ms感測一次，耗電1.8mA。
  • LPM3：低功耗模式3，每隔100ms感測一次，耗電1.5 mA。

AS5600程式庫提供setPowerMode()方法設定電力模式，其參數值可為底下任一常數：

  • AS5600_POWER_MODE_NOM：普通模式
  • AS5600_POWER_MODE_LPM1：低功耗模式1
  • AS5600_POWER_MODE_LPM2：低功耗模式2
  • AS5600_POWER_MODE_LPM3：低功耗模式3

AS5600晶片也內建看門狗（watchdog），在一般的微處理器中，看門狗用於偵測並在當機時自動重置系統，參閱《超圖解ESP32深度實作》第17章「任務的優先權與看門狗」，以及「認識與實驗Arduino的睡眠模式」貼文。

AS5600的看門狗則用於「省電節能」，可在感測器閒置時，令晶片進入休眠狀態。

若啟用看門狗，它會持續檢查角度測量值是否發生變化：

  • 若角度讀數在設定時間內（約一分鐘）維持不變，看門狗將判定晶片處於閒置狀態，自動將感測器切換至極低功耗模式（LPM3）。
  • 當看門狗偵測到磁石再次轉動（位移超過4LSB），將立即喚醒感測器恢復至正常運作模式。

AS5600程式庫的enableWatchdog()方法，可啟用（true）或停用（false）看門狗。底下敘述將把電力模式設為「普通」並啟用看門狗：

as5600.setPowerMode(AS5600_POWER_MODE_NOM); // 普通電力模式
as5600.enableWatchdog(true);                // 啟用看門狗

遲滯（hysteresis）設定

AS5600內部的霍爾感測元件，能將垂直於晶片表面的磁場分量轉換為電壓，然後經過放大 → 濾波 → ADC（類比數位轉換器）變成數位訊號，最後經過IC內部的「座標旋轉數位計算機（CORDIC）」處理，以計算磁場向量的角度和幅度。

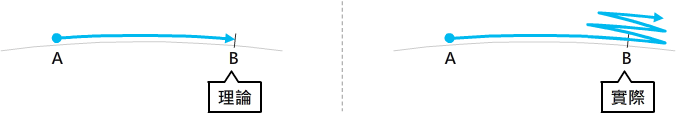

當IC上方的磁石從角度A轉到B，AS5600理應感測到如下圖左的變化，但實際會受到磁石裝設距離、溫度變化和震動等因素影響，導致感應到的角度值會發生跳動，類似普通機械開關的彈跳現象。

偵測角度

處理機械開關彈跳現象的基本對策是「延時（delay）」再確認，AS5600則提供遲滯設定，來避免磁石靜止時，感測器錯誤地偵測到磁場變動，而輸出磁石轉動的訊號。

Adafruit公司編寫的AS5600程式庫，有提供設定遲滯參數的setHysteresis()方法，設定值以LSB（最低有效位元）為單位定義，代表感測器可測量的最小步進值，有效值可為下列常數之一：

  • AS5600_HYSTERESIS_OFF：停用遲滯設定（預設值）
  • AS5600_HYSTERESIS_1_LSB
  • AS5600_HYSTERESIS_2_LSB
  • AS5600_HYSTERESIS_3_LSB

較高的LSB設定值比較不會受到震動干擾、輸出更穩定，但對極微小且快速的方向變化反應會略顯遲鈍。

假設遲滯參數設為1 LSB（AS5600_HYSTERESIS_1_LSB，此為感測器可測量的最小增量），而磁石角度值往上增加，例如，從100度轉到101度，則唯有當角度確實越過100和101的中間點，才會切換至101。

如此可避免輸出值因磁鐵在臨界點輕微震動而產生 “100, 101, 100, 101…” 的跳動現象。較大的遲滯參數，例如：AS5600_HYSTERESIS_3_LSB，會讓「遲滯」更明顯，也就是角度必須至少出現「3個步進」變化，輸出才會更新。底下敘述代表將遲滯設成1 LSB：

as5600.setHysteresis(AS5600_HYSTERESIS_1_LSB);

慢速和快速濾波器設定

AS5600內部具有慢速（slow）和快速（fast）濾波器：

  • 慢速濾波器：屬低通濾波器，是標準的平均濾波器，也就是透過時間積累平均特定數量的感測器讀數，從而產生更平滑、穩定的輸出訊號。平均次數越多，訊號穩定性越高，但會產生延遲（參閱《超圖解Arduino互動設計入門》第14章「數位濾波」單元）。

    慢速濾波器用於過濾輕微機械震動或電磁干擾引起的雜訊，確保磁鐵緩慢移動或靜止時能提供穩定讀數。

  • 快速濾波器：一種閾值型（threshold，或者稱「臨界值」）濾波器，可對突發性的大幅位移立即作出反應。它會持續比較目前角度與慢速濾波輸出值，若兩者差異超過設定閾值，便立即更新輸出值，覆蓋慢速濾波器的延遲效應；若兩者差異低於閾值，則由慢速濾波器控制輸出訊號。

    如果在充滿雜訊環境中設定過低的閾值，它可能將劇烈雜訊尖峰誤判為真實位移，導致輸出無謂的跳動。

setSlowFilter()方法用於設定慢速濾波器，它接受底下任一可能參數值：

  • AS5600_SLOW_FILTER_16X：16倍（最強，延遲最大）
  • AS5600_SLOW_FILTER_8X：8倍
  • AS5600_SLOW_FILTER_4X：4倍
  • AS5600_SLOW_FILTER_2X：2倍（最弱，延遲最小）

setFastFilter()方法用於設定快速濾波器，它接受底下任一閾值：

  • AS5600_FAST_FILTER_THRESH_SLOW_ONLY：僅啟用「低速濾波器」，此為預設值。
  • AS5600_FAST_FILTER_THRESH_6LSB
  • AS5600_FAST_FILTER_THRESH_7LSB
  • AS5600_FAST_FILTER_THRESH_9LSB
  • AS5600_FAST_FILTER_THRESH_10LSB
  • AS5600_FAST_FILTER_THRESH_18LSB
  • AS5600_FAST_FILTER_THRESH_21LSB
  • AS5600_FAST_FILTER_THRESH_24LSB

設定濾波器的範例：

as5600.setSlowFilter(AS5600_SLOW_FILTER_16X);                    // 設定慢速濾波器
as5600.setFastFilterThresh(AS5600_FAST_FILTER_THRESH_SLOW_ONLY); // 設定快速濾波器

指定AS5600的角度檢測範圍

AS5600檢測角度有Raw（原始）和Scaled（縮放）兩種範圍：

  • 原始（Raw）角度：AS5600為12位元感測器，代表其以4096個步進（0至4095）測量完整360°旋轉角度。getRawAngle()方法將傳回此絕對位置值，每個步進約0.088°（360 / 4096）。
  • 縮放（Scaled）角度：透過程式設定，將感測器限制在指定的角度偵測範圍。AS5600程式庫提供下列三個設定縮放角度的相關方法：

setZPosition()：設定感測器的零點位置，參數值為12 位元整數（0 ~ 4095），設置成功傳回true。

setMPosition()：設定停止位置，參數值為12 位元整數（0 ~ 4095），設置成功傳回true。

setMaxAngle()：設定感測器輸出的最大角度值，參數值為 12 位元數值，設置成功時傳回true。

下列兩個方法則可傳回目前檢測到的原始與縮放角度，實際的設定和執行結果請參閱下文的範例程式。

getRawAngle()：從感測器返回原始的12 位元角度值。
getAngle()：傳回根據零點角度與最大角度設定，限縮的檢測12位元角度值。

AS5600晶片內部有非揮發性記憶體（也就是斷電後仍能保存資料），可儲存縮放角度設定值，但上面提到的角度設定方法不具備這項功能。根據AS5600原廠技術文件第22頁的說明，將角度資料寫入非揮發性記憶體，需要執行下列8大步驟（前提是VDD3V3腳有接10µF電容），感興趣的讀者請自行實驗。

  1. 啟動AS5600電源。
  2. 將磁石轉至起始位置。
  3. 讀取RAW ANGLE（原始角度）暫存器。
    將RAW ANGLE值寫入ZPOS暫存器。
    等待至少1ms。

  4. 依據 DIR 腳的電位定義的方向（GND代表順時針，高電位代表逆時針）將磁石旋轉至停止位置。旋轉角度必須大於18 度。
  5. 讀取 RAW ANGLE（原始角度）暫存器。
    將RAW ANGLE（原始角度）值寫入MPOS（停止位置）暫存器。
    等待至少 1ms。

    繼續執行步驟 6，以將設定值寫入晶片內部的非揮發性記憶體。

  6. 執行BURN_ANGLE（燒錄角度）指令，儲存角度。
    等待至少 1 毫秒。

  7. 驗證 BURN_ANGLE（燒錄角度）指令：
    依序將指令 0x01、0x11 與 0x10 寫入暫存器0xFF，以載入之前寫入的角度設定值。
    讀取ZPOS（起始）與MPOS（結束）暫存器以確認BURN_ANGLE（燒錄角度）指令成功。

  8. 重新啟動，再次讀取並驗證 ZPOS 與 MPOS 暫存器。

指定ESP32連接AS5600模組的I2C腳位

假設ESP32的I2C接腳，SDA腳是GPIO 9，SCL腳是GPIO 10，麵包板接線：

ESP32連接AS5600模組

ESP32具備兩個硬體I2C控制器，透過TwoWire建構式可選擇使用其中一個：

  • TwoWire(0)：使用 I2C 控制器 0
  • TwoWire(1)：使用 I2C 控制器 1

在預設情況下，Wire.h程式庫參照到TwoWire(0)，也就是採用ESP32開發環境預設的I2C接腳連線，若要將SDA和SCL連接至非預設的GPIO腳位，就要採用TwoWire(1)，例如：

#define AS5600_ADDR 0x36
#define SDA_PIN 9    // 定義SDA腳位
#define SCL_PIN 10   // 定義SCL腳位

TwoWire asWire = TwoWire(1); // 定義TwoWire物件並命名為asWire。

AS5600程式庫的begin()方法可選擇性地參照到TwoWire物件，如下：

as5600.begin(AS5600_ADDR, &asWire)

底下程式將指定採用上面的I2C接腳設定，並設定（縮放）偵測角度：

#include <Wire.h>
#include <Adafruit_AS5600.h>
#define AS5600_ADDR 0x36
#define SDA_PIN 9
#define SCL_PIN 10

TwoWire asWire = TwoWire(1);
Adafruit_AS5600 as5600;

void setup() {
  Serial.begin(115200);
  while (!Serial)
    delay(10);

  asWire.begin(SDA_PIN, SCL_PIN);  // SDA = GPIO9, SCL = GPIO10
  if (!as5600.begin(AS5600_ADDR, &asWire)) {
    Serial.println("找不到AS5600感測器，請檢查接線。");
    while (1)
      delay(10);
  }

  Serial.println("AS5600找到了！");


  as5600.enableWatchdog(false);                  // 取消看門狗
  as5600.setPowerMode(AS5600_POWER_MODE_NOM);    // 普通電力模式

  as5600.setHysteresis(AS5600_HYSTERESIS_OFF);   // 沒有遲滯

  as5600.setSlowFilter(AS5600_SLOW_FILTER_16X);  // 設置濾波器
  as5600.setFastFilterThresh(AS5600_FAST_FILTER_THRESH_SLOW_ONLY);

  // 重設位置設定
  as5600.setZPosition(1024);  // 設置初始位置
  as5600.setMPosition(2048);  // 設置最大位置
  as5600.setMaxAngle(1024);   // 設置最大角度

  Serial.println("偵測磁場中…");
}

void loop() {
  if (! as5600.isMagnetDetected()) {
    return;  // 若感測不到磁場，則離開迴圈。
  }

  // 連續讀取並顯示角度值
  uint16_t rawAngle = as5600.getRawAngle();
  uint16_t angle = as5600.getAngle();

  Serial.print("原始角度：");
  Serial.print(rawAngle);       // 10進位原始角度
  Serial.print(" (0x");
  Serial.print(rawAngle, HEX);  // 16進位原始角度
  Serial.print(") | 縮放角度：");
  Serial.print(angle);          // 10進位角度
  Serial.print(" (0x");
  Serial.print(angle, HEX);     // 16進位角度
  Serial.print(")");

  if (as5600.isAGCminGainOverflow()) {  // 檢查感測器狀態
    Serial.print(" | MH: 磁場太強！");
  }
  if (as5600.isAGCmaxGainOverflow()) {
    Serial.print(" | ML: 磁場太弱～");
  }

  Serial.println();
  delay(50);
}

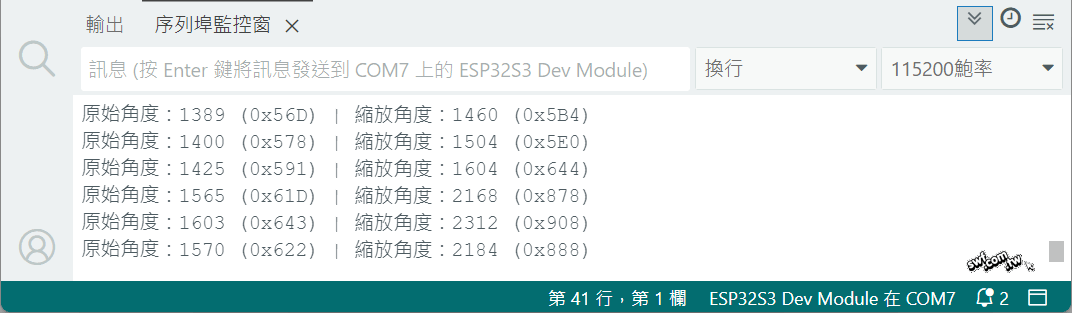

上傳程式碼之後，旋轉附帶磁石的旋鈕，從「序列埠監控窗」可看到原始角度和縮放角度值不一樣了：

序列埠監控窗

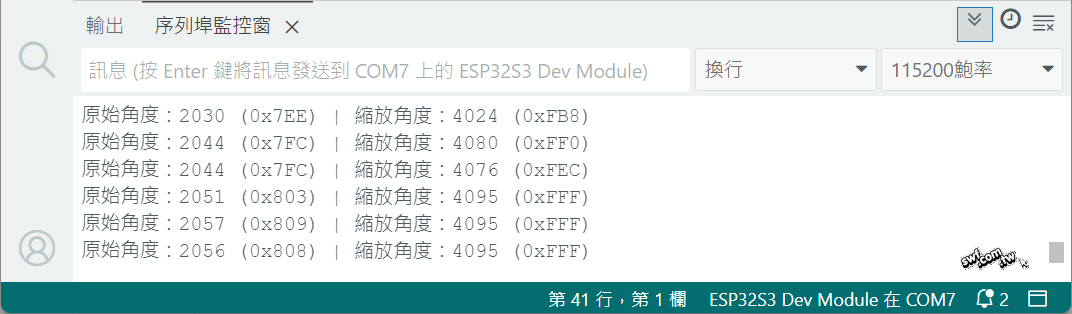

當原始角度超過2048時，縮放角度已經到4095。

序列埠監控窗
