賦予樹莓派（Raspberry Pi 5）AI超能力（二）：安裝Hailo AI加速器的程式開發套件

本文使用的Raspberry Pi 5開發板和Raspberry Pi AI Kit人工智慧套件| PCIe 擴充套件，由台灣樹莓派Sosorry先生贊助提供，特此感謝！

使用libcamera確認樹莓派攝影機能運作

測試Hailo AI加速器之前，首先確認攝影機可以正常運作。我在樹莓派5安裝1.3版的500萬畫素攝影機，以及最新版Raspberry Pi OS（基於Debian 12 Bookworm）。

早期樹莓派系統內建的攝影工具軟體是：

• raspistill：用於擷取靜態影像，或定時擷取連續影像。
• raspivid：擷取和串流即時視訊。

新版樹莓派OS內建開源的libcamera程式框架，名稱中的“lib”代表“library”（程式庫）；各種相機模組在此框架下，都能透過統一的API介面操控。

先在終端機執行下列指令更新系統、驅動程式及程式庫：

sudo apt update && apt  full-upgrade -y

接著執行底下命令，偵測連接到樹莓派的全部攝影機：

libcamera-hello --list-cameras

執行結果像這樣：

Available cameras
   -----------------
   0 : ov5647 [2592x1944 10-bit GBRG]  (/base/axi/pcie@1000120000/rp1/i2c@88000/ov5647@36)
   Modes: 'SGBRG10_CSI2P' : 640x480 [58.92 fps - (16, 0)/2560x1920 crop]
   1296x972 [46.34  fps - (0, 0)/2592x1944 crop]
   1920x1080 [32.81  fps - (348, 434)/1928x1080 crop]
   2592x1944 [15.63  fps - (0, 0)/2592x1944 crop]


以上內容大致是：找到一個（索引編號0）採用OV5647感測元件的相機模組，並列舉它支援的拍攝模式，每種模式都有特定的解析度、影格速率和裁切，例如，它可以拍攝58.92 fps、640×480視訊，或15.63 fps、2592×1944視訊。

即時預覽相機畫面的命令是“libcamera-hello”，參數t代表毫秒時間，執行底下命令會開啟一個視窗，顯示相機畫面5秒鐘（參數-t 0則代表持續執行，直到按下Ctrl+C鍵中止）。

libcamera-hello -t 5000

拍攝照片的命令是“libcamera-still”，底下命令擷取640×480大小的靜態影像，以“test.jpg”檔名存入當前的目錄。若省略–width（寬）和–height（高）參數，它將以最高畫質拍攝。

libcamera-still --width 640 --height 480  -o test.jpg

啟用PCIe Gen 3.0介面

為了充分發揮Hailo AI處理器每秒兆次運算（TOPS）的AI推理效能，需要搭配高速、高寬頻的資料通道，所以樹莓派5開發板的PCIe介面，必須設成Gen 3.0；預設的Gen 2.0頻寬會限制Hailo AI加速器的效能。

將PCIe的速度設為Gen 3.0，需要在終端機執行樹莓派設置工具：

sudo raspi-config

依照底下步驟操作：

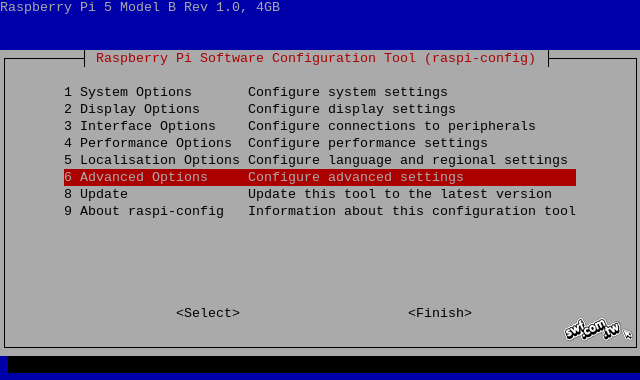

1. 選擇“Advanced Options（進階選項）”。

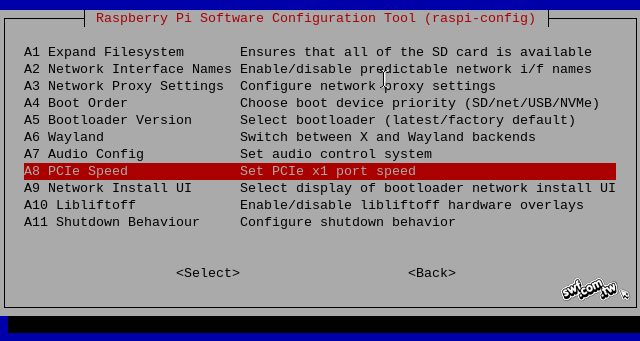

2. 選擇”PCIe Speed（PCIe速度）”。

3. 選擇“Yes”。

4. 選擇“OK”後，即可關閉設定工具。

5. 重新啟動系統。

補充說明，樹莓派官方文件的PCIe Gen 3.0單元有提醒，Raspberry Pi 5僅支援 PCIe Gen 2.0 (5GT/秒)，尚未通過 Gen 3.0 (10GT/s) 認證，啟用Gen 3.0可能會導致運作不穩定。聽起來很矛盾，但實際以Gen 3.0速度執行Hailo AI應用，尚未發現問題。

安裝Hailo驅動軟體和程式開發套件

在終端機執行這個命令：

sudo apt install hailo-all

將會在樹莓派安裝下列軟體元件：

• Hailo驅動程式
• HailoRT執行環境（runtime）：提供簡化開發Hailo應用程式的C/C++/Python API。
• Hailo TAPPAS核心套件：TAPPAS是一套Hailo的完整應用範例，提供預先開發好的GStreamer元素（主要用於處理串流媒體的跨平台、開源程式框架），以及預先訓練完成的AI任務，可簡化Hailo的軟體開發流程。
• rpicam-apps Hailo：這是樹莓派公司將Hailo AI加速器與其攝影機程式整合，進行AI後製處理（如：物件偵測）的官方範例程式。

下圖譯自Hailo TAPPAS GitHub首頁，從中可見HailoRT和TAPPAS的關係。

Hailo相關軟體安裝完成後，請重新開機，然後在終端機輸入底下命令，確認系統有偵測到Hailo AI晶片：

hailortcli fw-control identify

它應該會傳回類似底下的訊息，包含韌體版本、晶片的架構、序號、名稱…等。

Executing on device: 0001:01:00.0
   Identifying board
   Control Protocol Version: 2
   Firmware Version: 4.20.0  (release,app,extended context switch buffer)
   Logger Version: 0
   Board Name: Hailo-8
   Device Architecture: HAILO8L
   Serial Number: HLDDLBB〇〇〇〇〇〇〇〇
   Part Number: HM21〇〇〇〇〇〇〇〇
   Product Name: HAILO-8L AI ACC M.2 B+M  KEY MODULE EXT TMP

安裝Hailo AI的Python範例程式

Hailo Raspberry Pi 5 Examples是Hailo官方提供的範例，展示AI套件在樹莓派5上的功能，支援 Hailo8 (26 TOPS) 和Hailo8L (13 TOPS) AI加速器。這些範例也能在搭載Hailo8/8L AI加速器的x86_64 Ubuntu電腦上執行。

先在終端機輸入底下命令，複製（clone）此範例到本機：

git clone https://github.com/hailo-ai/hailo-rpi5-examples.git

複製完畢後，切換到hailo-rpi5-examples目錄，並執行其中的install.sh程式檔，安裝Python虛擬環境。

cd hailo-rpi5-examples
   ./install.sh

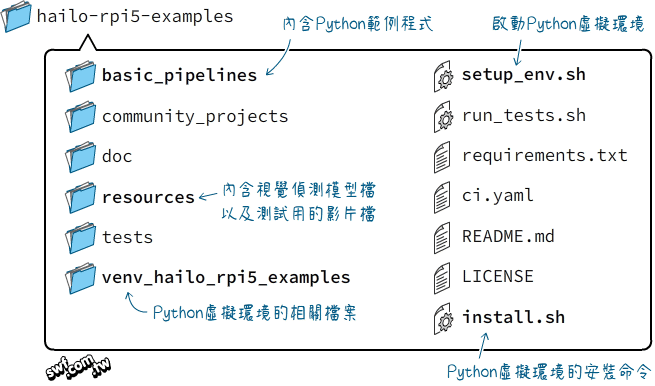

這是執行安裝虛擬環境之後，hailo-rpi5-examples目錄的內容：

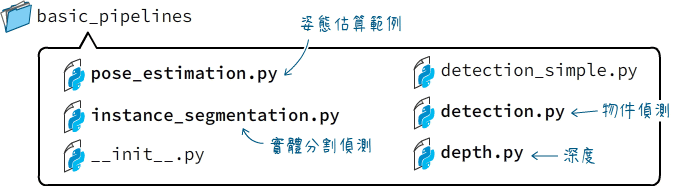

這是basic_pipelines（直譯為「基礎_管線」）目錄的內容，就是Hailo影像物件偵測的Python範例程式。

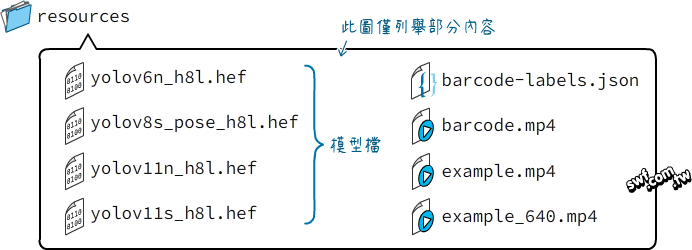

這是resources（資源）目錄的內容，包含已訓練好的AI視覺偵測模型檔，以及測試物件偵測用的範例影片檔。

啟用Hailo AI的Python虛擬環境

Hailo AI的範例都在Python虛擬環境中執行。請先在hailo-rpi5-examples路徑執行底下命令，啟用Python虛擬環境：

source setup_env.sh

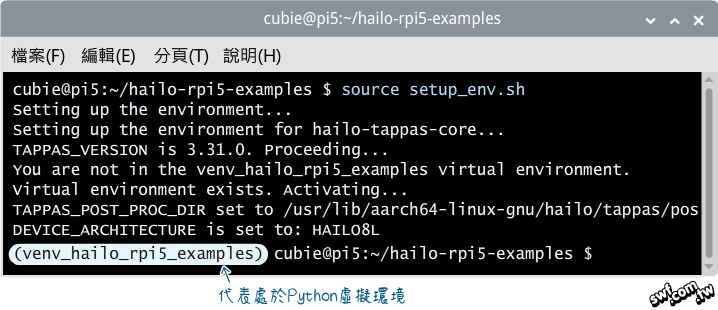

此命令的執行結果如下：

然後在虛擬環境中安裝Hailo AI範例所需的Python程式套件：

pip install -r requirements.txt

執行底下的命令，detection.py將偵測“example.mp4”影片中的物體並顯示fps（每秒影格數）。

python basic_pipelines/detection.py -i  resources/example.mp4 -f

這個命令中的“-i resources/example.mp4”和“-f”參數都能省略，detection.py預設會讀取example.mp4檔但不顯示fps。

執行結果如下，它將開啟一個視窗播放example.mp4檔，即時透過AI後製加工，用方框包圍偵測到的物件，並在方框上方標示物件類型名稱和置信度（也就是屬於該類型物件的可能性百分比值），例如：人（Person 87%）、手提包（Handbag 44%）、腳踏車（Bicycle 91%）…等。

HD（1280 x 720）畫質影片，Hailo 13 TPOS AI加速器的物件偵測的速率達到近30 fps，相當不錯。

“–input"參數值改成”rpi”，將能讀取樹莓派攝影機的串流視訊：

python basic_pipelines/detection.py -i  rpi -f

“–input"參數值改成”usb”，將能讀取USB攝影機的串流視訊。
