自製Game Boy Camera(照相機)傳輸線
文∕趙英傑

2004年11月中旬,我在網路上花了大概台幣820元買了一組二手的Game Boy Camera(照相機)和PocketPrinter(口袋型熱感式印表機)。

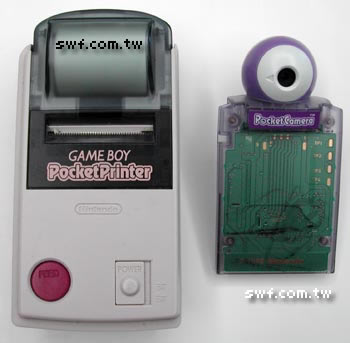

Game Boy照相機和印表機

這相機可以拍攝並儲存30張低畫素(128 x 112 像素,四色灰階)的黑白相片,並且能讓使用者透過畫筆或印章替相片添加一些趣味效果,也可以把數張相片拼貼成一大張或者製作環景(panorama)相片。你還可以將自己的大頭照擺內建的三個遊戲裡面,或者透過內建的音樂編輯器,嘗試當 DJ 的滋味 :-) 底下兩張相片是把我兒子當成實驗對象的拍照效果:

只要接上PocketPrinter,就能印出相片貼紙。不過大概是印表機被原主人擱置一段時間沒有使用的緣故,印出來的顏色有點淡 :???:,改天再找其他感熱紙試試看。

這照相機有個嚴重的缺點:相片只能存放在它本身的快閃記憶體,拍攝30張之後若要繼續拍攝,只能忍痛刪除之前的相片:mad: 不過畢竟Game Boy是掌上型電玩裡的長青樹,老早就培養了一群愛好者和電玩硬體駭客,從電腦存取Game Boy資料根本不是問題。取出Gamboy照相機內部照片的方法有兩種:

  1. 購買或自製Game Boy與電腦印表機並列埠的連接線。
  2. 使用Bung XChanger之類的遊戲卡讀取∕燒錄機,把卡片資料複製到電腦。如果您有燒錄卡,可參閱這個網站的操作說明。

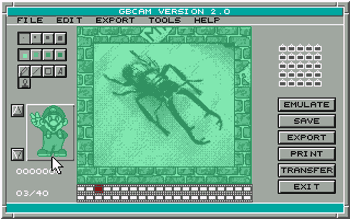

筆者採用第一種最廉價的方式:自製連接線。使用印表機傳輸線時,個人電腦將扮演「印表機」的角色,使用者只需在Game Boy中,按照正常的列印相片程序操作,指定的相片就能被「列印」(複製)到電腦裡面了。當然,除了傳輸線之外,電腦上也必須要執行模擬Game Boy PocketPrinter印表機的軟體,才能騙過Game Boy並擷取影像。 筆者在這個網站找到了印表機模擬軟體,以及傳輸線的電路圖。底下是印表機模擬器的操作畫面,它只能在MS-DOS作業系統下運作,並且需要DOS的滑鼠驅動程式(這個網站可以下載驅動程式)。

GBCam印表機模擬器

執行此軟體後,按下右邊的 "EMULATION"(模擬)鈕,即可進入等待接收資料狀態。當 Game Boy列印完畢後,再按下電腦上的空白鍵,就能停止接收。最後按下 "EXPORT" (匯出)鈕,便能將影像轉存成多種影像格式。

傳輸線的電路很簡單,只需要下列零件:

  1. 一條Game Boy對戰線
  2. 一個25針的D-Sub(並列埠)公頭
  3. 一個2N3906電晶體
  4. 一個IN914二極體(我買不到這個型號,所以用比較常見的IN4004代替)

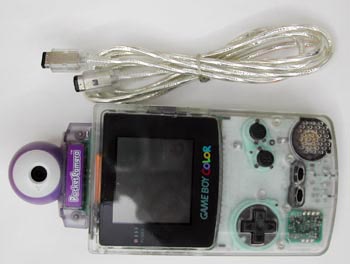

使用對戰線是為了取得那個和Game Boy連線的接頭,它的外觀如下:

Gameboy和對戰線

把對戰線剪成兩半,然後依照電路圖焊接上其他所有零件:

焊接零件

最後加上D-Sub接頭的外殼就完成了 :lol:上面兩張Game Boy範例照片,就是用這條傳輸線傳到電腦裡面的。

傳輸線完成品

可別認為Game Boy只是小朋友的玩具喔!底下是筆者找到的幾個和Game Boy Camera相關的教學文章和藝廊連結:

6 thoughts on “自製Gameboy Camera傳輸線

  1. 我看到這篇真是太感動了
    我當年也是個GB魔人
    各種款式的GB我都有買
    我為了要把相機裡的照片存出 還特地寫信給任天堂公司
    他們居然跟我說沒辦法
    今天看到這篇文章 我真是大開眼界
    謝謝你啦!

  2. 我很想買一個Game Boy Camera來玩玩看,冒昧問幾個問題讓我能了解它的功用:

    1. GameBoy Camera有限定要裝在哪一種Game Boy主機上嗎?
    2. 如果不買Pocket Printer,可以依照您在部落格上教的方法直接把照片存到電腦裡嗎?
    3. 接上Pocket Printer 就可以立即將照片列印出來嗎?印出的是相片貼紙還是感熱紙?可以用一般的傳真機感熱紙嗎?還是一定要購買專用的感熱紙?

  3. hi chii_boy:

    1. 早期的Game Boy應該都可以。我試過Game Boy Color和Game Boy Pocket。
    2. 可以。
    3. 直接印出來,專用紙是貼紙。應該是熱感式,尚未試過其他紙張。

  4. 你好!我现在用的是windows xp系统,然后也装了那个鼠标的驱动。但是运行那个软件的时候,还是看不到鼠标的小箭头。不知道是为什么,能不能帮我解答一下,谢谢了!!
